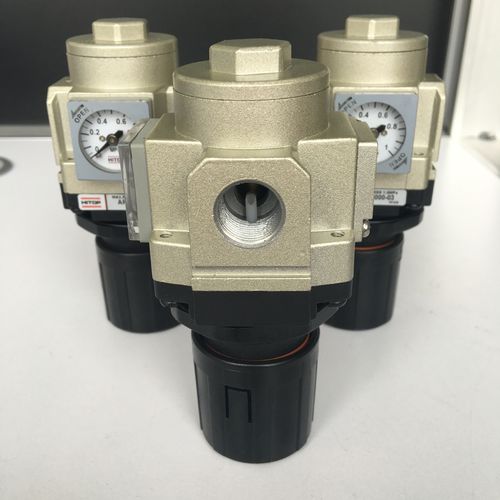

2000/3000-5000系列减压阀与调压阀 气动系统中的精密控制核心

在现代工业自动化领域，气动元件扮演着至关重要的角色。其中，2000、3000、5000系列减压阀与调压阀作为气动控制阀家族的重要成员，广泛应用于各类气动系统中，负责精确调节和稳定压缩空气的压力，确保执行机构（如气缸、气动马达）安全、高效、精准地运行。本文将深入探讨这些系列减压阀/调压阀的结构特点、工作原理、性能参数及典型应用。

一、产品概述
2000、3000、5000系列通常指的是某品牌或某类标准下的减压阀（又称调压阀）尺寸规格。数字一般代表阀的接口尺寸（如1/4、3/8、1/2英寸）或流量等级。例如：
- 2000系列：小型，接口通常为1/8或1/4英寸，适用于低流量场合。
- 3000系列：中等尺寸，接口为1/4或3/8英寸，兼顾流量与紧凑性。
- 5000系列：大型，接口为1/2或3/4英寸，适用于高流量需求。

这些减压阀主要功能是将较高的进口压力降低到稳定的出口压力，并当进口压力或流量变化时，维持出口压力恒定，从而保护下游气动元件不受压力波动损害。

二、结构特点

1. 阀体：通常采用铝合金、锌合金或黄铜材质，表面经过阳极氧化或镀镍处理，耐腐蚀。
2. 调压机构：包括调节螺钉、弹簧、膜片或活塞。通过旋转调节螺钉改变弹簧预紧力，从而设定出口压力。
3. 阀芯：常见有提升阀、滑阀等形式，与阀座配合控制气流。
4. 压力表接口：一般设有两个压力表接口，可分别监测进口和出口压力。
5. 溢流功能：多数减压阀带有溢流机构，当出口压力超过设定值时自动排气，实现二次减压。

三、工作原理
以先导式减压阀为例：顺时针旋转调节螺钉，压缩调压弹簧，推动膜片向下，打开阀芯，气流从进口流向出口。出口压力通过反馈通道作用于膜片下方，产生向上的力。当出口压力与弹簧力平衡时，阀芯保持一定开度，出口压力稳定。若出口压力升高，膜片上移，关小阀芯，减少流量；若出口压力降低，弹簧推动膜片下移，开大阀芯，增加流量。这种负反馈机制确保了出口压力的恒定。

四、性能参数（典型）

• 最高进口压力：1.0 MPa 或 1.6 MPa
• 调压范围：0.05~0.85 MPa（常见）
• 工作温度：-5℃ ~ 60℃（丁腈橡胶密封）
• 接口螺纹：G1/8, G1/4, G3/8, G1/2等
• 流量特性：取决于系列，2000系列流量约500 L/min，3000系列约1500 L/min，5000系列可达4000 L/min以上。
• 压力特性：进口压力变化0.1 MPa时，出口压力变化小于0.01 MPa。
• 溢流流量：部分型号可达10 L/min以上。

五、选型指南

1. 确定接口尺寸：根据管道尺寸选择对应系列（2000、3000、5000）。
2. 计算所需流量：参考流量特性曲线，确保在设定压力下流量满足需求。
3. 设定压力范围：选择调压范围覆盖实际工作压力的型号。
4. 材质与密封：根据环境湿度、温度及介质选择合适材质。
5. 附加功能：是否需要压力表、溢流、快排等。

六、典型应用

• 气动控制系统：为气缸、气爪提供稳定压力。
• 喷涂设备：调节喷枪雾化压力。
• 包装机械：控制封口压力。
• 医疗设备：如呼吸机、牙科椅的气压调节。
• 汽车维修：喷漆房、气动工具供气。

七、维护与注意事项

1. 安装前应吹净管道，防止杂质进入阀内。
2. 建议在减压阀前安装过滤器（三联件中的F.R.L组合）。
3. 调节压力时应缓慢旋动螺钉，避免超压。
4. 定期检查膜片和密封件，老化应及时更换。
5. 若发现出口压力异常波动或无法调节，应拆检阀芯和阀座。

八、市场趋势
随着工业4.0和智能制造的发展，气动元件正朝着高精度、高可靠性、集成化、智能化方向演进。例如，带压力传感器的电子式减压阀可实现远程监控和自动调节。不锈钢阀体和特种密封材料也开始应用于恶劣环境。

2000/3000/5000系列减压阀与调压阀作为气动系统中的关键控制元件，其正确选型与维护直接影响到整个系统的稳定性和能耗。掌握其原理与特性，有助于优化气动回路设计，提高生产效率。
