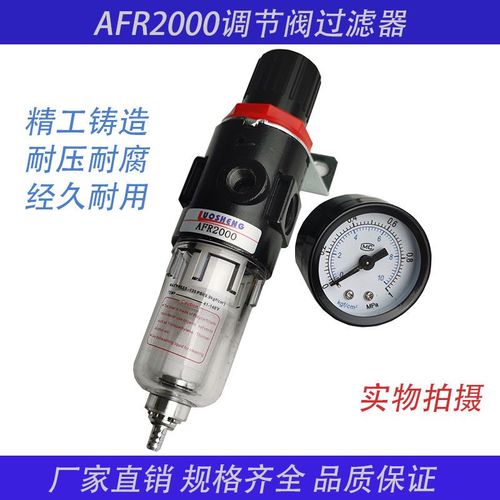

亚德客型AFR2000气源处理器 油水分离器、调压过滤器与减压阀的综合解析

在现代工业自动化领域，气动元件扮演着至关重要的角色。其中，气源处理器作为气动系统的前端设备，直接影响着系统的稳定性和执行元件的寿命。亚德客型AFR2000系列气源处理器集油水分离、调压过滤和减压功能于一体，是众多气动系统中的核心组件。本文将详细介绍AFR2000的结构特点、工作原理、选型安装及维护要点。\n\n一、AFR2000气源处理器概述\nAFR2000是亚德客（AirTAC）系列中常用的一款气源处理 trio 组件，通常由过滤器（F）、减压阀（R）和油雾器（L）组合而成，但AFR2000具体指的是过滤减压阀（即调压过滤器），部分型号带油雾器功能。用户问题中提到的“油水分离器调压过滤器气动元件减压阀”实际上涵盖了它的主要功能：油水分离器负责去除压缩空气中的液态水和油分；调压过滤器进一步过滤微小颗粒并调节压力；减压阀则确保输出压力稳定。AFR2000采用模块化设计，结构紧凑，适用于中小型气动系统。\n\n二、主要功能与工作原理\n1. 油水分离器\n压缩空气首先进入油水分离器部分，通过离心力和挡板使水蒸气和油雾凝结成液滴，沉降至底部，由排水阀排出。AFR2000通常为 manual drain 或自动排水方式，有效分离直径大于5μm的水滴和油滴，减轻后续过滤负担。\n\n2. 调压过滤器\n经过初步分离的空气进入过滤腔，通过滤芯（通常为40μm或5μm）拦截固体颗粒和残留油水。与此调压机构（膜片式或活塞式）根据设定值调节输出压力。当输入压力波动时，调压阀自动补偿，保持输出压力恒定。\n\n3. 减压阀\n减压阀是AFR2000的核心调压部分，通过调节手轮压缩弹簧，推动膜片和阀芯，改变节流口开度，从而降低并稳定输出压力。AFR2000调压范围常见为0.05~0.85MPa，保证下游气动元件在安全压力下工作。\n\n三、产品结构与特点\n亚德客型AFR2000通常包含以下部件：\n- 调节手轮：带锁紧螺母，防止误操作。\n- 压力表接口：可安装压力表，实时监控输出压力。\n- 滤杯：透明或金属材质，便于观察积水情况。\n- 排水阀：手动或自动。\n- 支架：用于面板或墙面安装。\n特点优势：\n- 集过滤、减压、油水分离于一体，节省空间。\n- 压力调节平稳，重复精度高。\n- 滤芯更换方便，维护成本低。\n- 多种接口尺寸（如1/4、3/8、1/2），适配不同管路。\n\n四、选型与安装注意事项\n— 选型：根据流量要求（如AFR2000额定流量约1400L/min）、接口尺寸、调压范围和过滤精度选择。若需油雾器，可选用AC或ACR系列组合。\n— 安装：建议垂直安装，滤杯向下，便于排水。进气方向必须按箭头指示（通常为左进右出），不可反接。安装前应吹扫管路，防止杂质进入。\n\n五、使用与维护要点
